API:激光跟踪仪在船厂测量潜水钟的应用技术

项目背景：

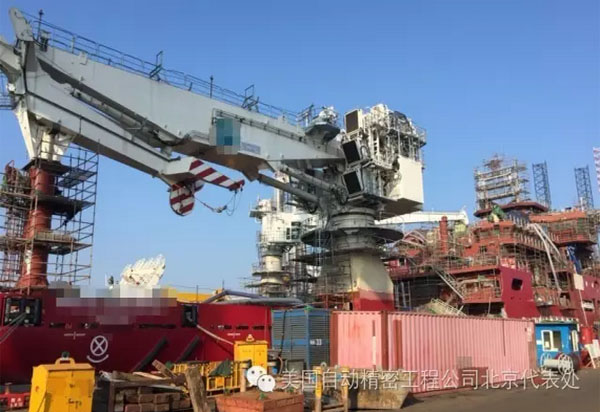

某船厂在开拓海外市场的过程中，外国船东购买了性能比较先进的潜水钟，所以对潜水钟的行车轨道以及吊装滑轮的安装精度提出了更高的要求。传统方法满足不了该测量作业的精度需要，而激光跟踪仪的使用，在保障了测量精度的同时，也大幅提升了该测量作业的效率。

负责该潜水钟测量项目的负责人告诉我们，在没有了解激光跟踪仪之前，他们都是用传统方法：经纬仪、拉尺子，不仅效率低，而且需要大量的人力物力。

测量难点：

第一，测量空间：

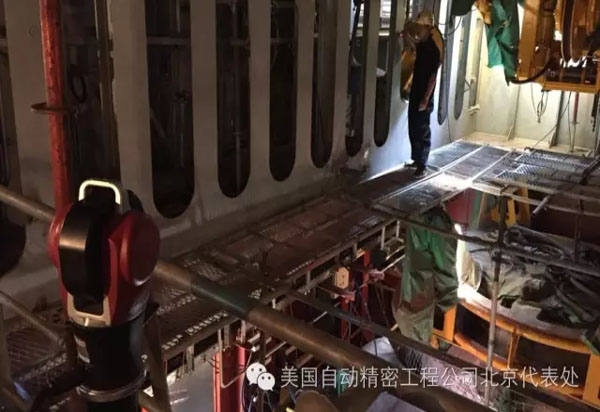

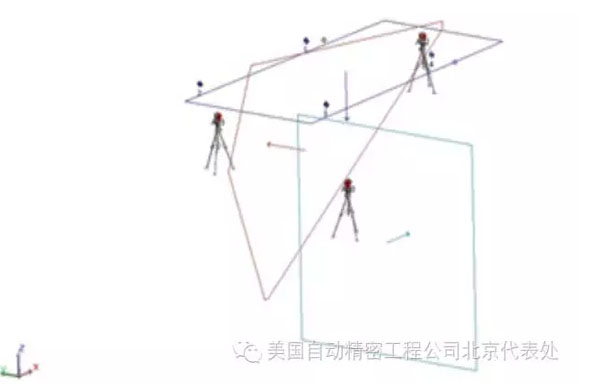

整个潜水室的坐标系由三个面组成，分别是水平基准面、横向基准面和纵向基准面，而建立这些面的基准孔分别位于底板和钢结构上；在测量过程中，要想测到基准孔、潜水钟行车轨道以及吊装滑轮，必须要通过搭架子才能完成。而受激光跟踪仪测量原理的限制，这些遮挡物给整个测量过程增添里不少麻烦。

第二，测量环境：

整个船舱温度很高，透风的地方很少，而且整个船是在海边，早晚温差较大，还有实时的摆动，这也无形中增加了测量难度。

解决方法：

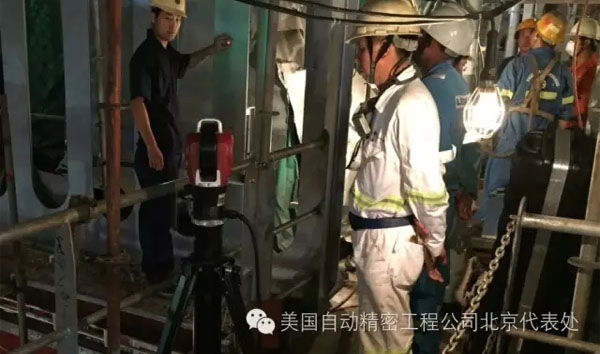

由于API激光跟踪仪小巧便捷，移动方便，精度和稳定性表现出色，解决了空间狭小的问题。API的应用工程师在测量过程中设置了一些参考点，一方面方便激光跟踪仪的转战；另一方面可以监控由于震动以及人为因素造成仪器位置变动。再加上跟踪仪自身的环境监测系统，把由于环境因素造成的仪器精度损失降到最低。

传统的测量方式是先测量再调整，然后再测量，费时又费力。现在，通过API激光跟踪仪强大的动态性能，工程师可以根据电脑画面的数值，边测量边调整轨道，不但提高了效率，而且节约了人力物力。

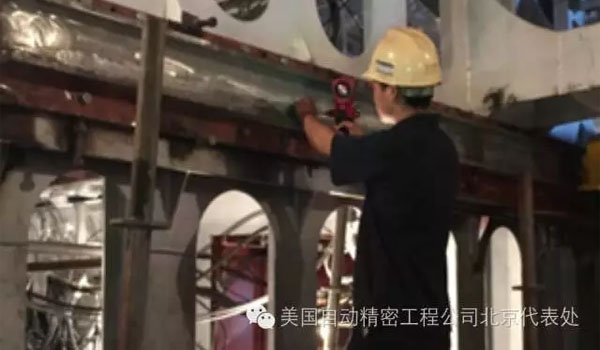

同时，在测量过程中， API服务团队还可以根据不同的现场环境、测量需求以及精度需要，提供不同的测量方式。值得一提的是：由于建立基准的位置都是样冲孔，靶球无法直接进行测量，API的工程师通过使用丰富的测量附件（如点测量座）以及可方便测量隐藏点的Intelliprobe360智能测头（或vProbe无线智能测头），解决了隐藏点的测量问题。

小结：

在API工程师的努力与船厂工作人员的积极配合下，以往需要半个多月甚至一个月才能完成的测量任务，仅仅用了一个星期就顺利通过了船东的验收。

关于作者：

黄锌，API公司应用工程师，曾多次出色完成船厂、发电厂、汽车厂、航空制造厂、重工制造厂的测量或演示任务，测量经验丰富，得到了用户的一致认可。

关于API：

美国自动精密工程公司（API公司）是刘锦潮博士在自主专利技术的基础上，于1987年创建的，总部位于美国马里兰州的洛克威尔城。API公司自成立以来， 始终致力于机械制造领域精密测量仪器和高性能传感器的研发和生产，产品已广泛应用于美国及世界各国的先进制造领域，并在坐标测量和机床性能测试的高精度标准方面处于领先地位。API公司拥有一支经验丰富、能力卓著的工程师队伍，不断开发出先进的创新性产品，以满足快速发展的工业技术的需要。在美国联邦政府、企业及科学研究的诸多项目中，API公司都是积极参与者和关键技术伙伴。迄今为止所取得的成就使其在国际精密测量领域享有很高的声誉。

欲了解更多关于API公司及各行业测量解决方案信息，请您致电API公司驻中国代表处010-59796858或登录公司官网(暂不可见)。
