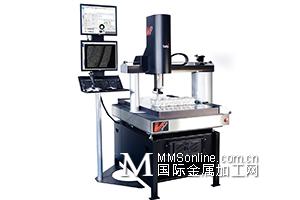

Baty视觉系统 - Venture Plus

Baty视觉系统 - Venture Plus四种型号：

VP-6460，测量范围：640mm×600mm×250mm

VP-6490，测量范围：640mm×900mm×250mm

VP-101040，测量范围：1000mm×1000mm×400mm

VP-100150，测量范围：1000mm×1500mm×400mm

桥式结构的Venture Plus采用铝制材料，具有低惯量、低热值的特性。X、Y、Z三个移动轴具有高精密空气轴承，花岗岩Y轴大大增加了精度。仪器结构对温度变化具有较高的适应性，以减少温度变化对精度的影像，另外软件对环境温度具有补偿功能，这也大大降低了温度的影像，因此Venture Plus非常适合应用于工厂车间。

Venture Plus和Venture系列产品一样具有先进的光学放大和照明系统。

所有测量到的特征圆、线段和弧、点都会在测量件图像中表现出来。自动边缘检测后自动形成数据点，自动保存后可以批量重放。

检测过程重放

在这一过程中，操作员以测图形化方式被指导。当某一阶段被定位后，特征出现在相机影像上，视频边缘检测工具介入并自动测量特性。如果特征出现在不同平面，Z轴在CNC的控制下按初始检测的预设自动更正位置。最终测试结果高度可重复，无需人工操作。

照明系统

可编程LED照明系统也是由触摸屏控制。可以通过调整镜头和轮廓灯来保证特征边缘被充分照亮。

标准Venture Touch系统的特性包括：

• 0.5um 的高分辨率，

• 6.5:1变焦镜头

• 分段可编程的LED照明系统

• Z轴燕尾滑动支架，用于增加Z轴的能力

• 高精度交叉滚子平台

• 超流畅的滑动杆驱动器

• 自动视频边缘检测工具

• 自动编程

• 屏幕上的焦度计（手动）/自动对焦（自动）

• 彩色触摸屏显示器

标准Fusion Touch系统特性包括：

• 22''高清触屏监视器

• 电动Z轴实现自动变焦，确保精准测量

• 钢质底座配花岗岩平台

• 全尺寸视图

• CAD导入/导出

• 文件扫描，与CAD master最佳拟合

• SPC批次信息，包括控制图

• 自动输出到Excel

• 64LED可分段表面照明编程

• 先进的视频边缘检测

• 高承重交叉滚子平台

• TTL灯光轮廓照明

• 先进的视频边缘检测

• 高承重交叉滚子平台

• TTL灯光轮廓照明

该型号特点是具有强大的几何功能如：圆、线弧、点可以使用专用工具的测量。使用视频边缘检测功能自动检测边缘的数据点，然后所有测量结果自动保存，当需要批量测量时回放。

所有Ventures软件都标配有高精准度放大镜头。手动版预设6个放大可提供20倍-300倍的放大范围。每个预设位置都被预先校验过，以确保使用者在每次测量或连续测量时都能快速选择出适合的放大倍率。

报告生成简易方便

除了测量部分的图形化显示，还可以迅速创建详细报告，每个测量尺寸以表格形式显示功能名称、公称尺寸、实际值、误差值、上限、下限和绿色通过或红色超差的指示，形位公差的详细信息也可以与部分缩略视图和批量/客户信息一起显示。整个报告可以复制为Excel工作薄格式用于电子邮件。
