蔡司：“智”量逆袭 | 和中国队一起“飞”的高效测量

北京时间8月29日晚，北京田径世锦赛男子4x100米接力决赛，博尔特领衔的牙买加队以37秒36取得四连冠，莫有雪、谢震业、苏炳添、张培萌组成的中国队则以38秒01获得第二名！！！历史上首次获得该项目的银牌。中国男子短跑队再次用成绩向世界证明了实力，出色的交接棒技术及团队力量使得这群男子以风一般的速度“飞”起来了！

如同接力比赛中的流畅交接棒，如何实现测量运动中的快速、流畅衔接对于测量产能的提升至关重要！

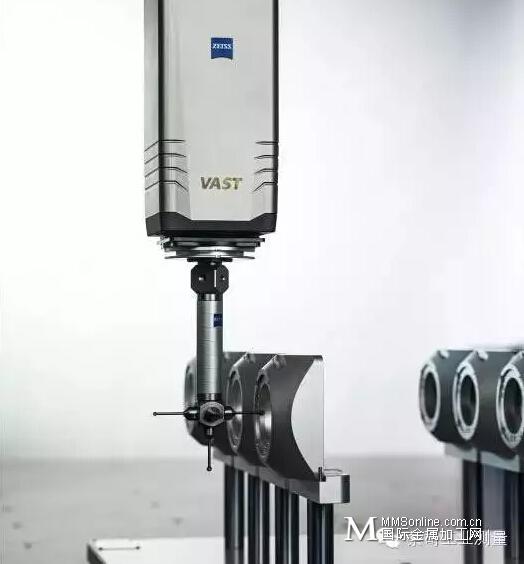

高效测量产能即意味着快速获取可靠而精确的测量结果，配备于坐标测量机的VAST主动扫描技术已风靡三十年，德国蔡司第五代扫描技术 VAST performance高性能测量技术套装带来全新的计量体验！

让扫描也“飞”起来

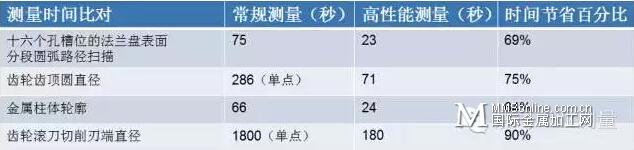

此技术的最大亮点在于实现间断要素的智能连续飞翔扫描（FlyScan），过去需采用16段扫描轨迹近75秒完成图1中法兰盘被孔位的阻断表面之量测，现如今，仅需一段扫描轨迹即可直接跨越间断要素从而完成整体量测，避免多次逼进回退、耗时的复杂编程。飞翔扫描 (FlyScan) 节省近70%的时间，仅23秒即可完成量测，同时还能确保精确可靠的测量结果。

齿轮测量效率的提升则更加显著，对于齿顶圆单点触测的测量方法虽可提供可靠的测量结果，然实际量测需时达286秒，飞翔扫描(FlyScan) 使得齿顶圆的形状及直径深度分析得以快速实现，扫描时间仅需71秒，结合智能滤波算法，使得结果精确而可靠，与单点量测相较差异小于1微米。

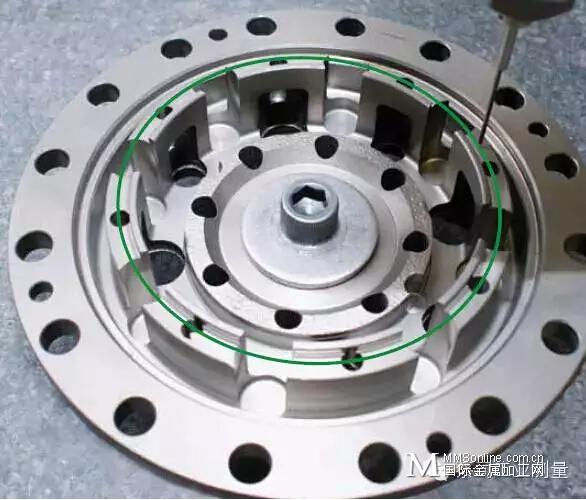

图1：采用飞翔扫描(FlyScan)技术实现连续扫描被孔位及槽阻断的法兰盘表面（上图绿色轨迹线）

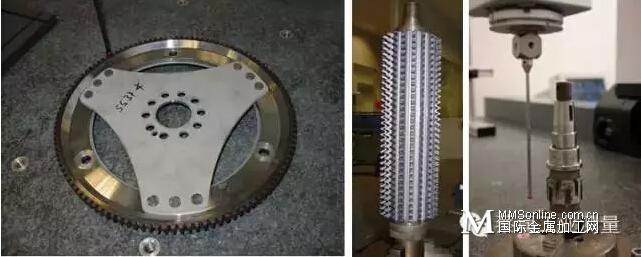

图2：采用飞翔扫描（FlyScan）测量齿顶圆117个齿（左）、齿轮滚刀及带凹槽的金属柱体

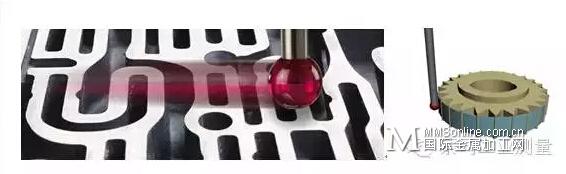

图3：强化的测头技术使得扫描速度得以不断提升，借助于其主动式(Active)力发生器实现阻断要素间测头的快速连续跨越

快速探针更换

高效测量产能亦意味着可快速适应不同的测量任务，CNC自动探针更换使得对于复杂工件不同位置及要素全尺寸量测成为可能，测量机在此过程自动感知及实现库位间的探针更换，越快的程序整体运行速度则意味着越快获取测量结果。

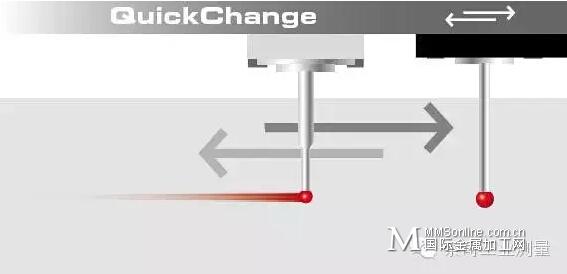

鉴于其通常需调用不同的探针或探针组，探针更换速度对于复杂程序的整体运行时间至关重要，通过快速更换（QuickChange）得以实现，并支持多款坐标测量机，最高可节省近60%的探针更换时间。

结论：高性能测量技术创造高效测量产能

VAST 高性能测量套装（VASTperformance kit）所提供的飞翔扫描（FlyScan）与快速更换（QuickChange）如同接力比赛中关键的交接棒——唯有中间衔接环节精确及流畅方可实现最高的效能。同时，众多应用的高可靠性测量结果，快速探针更换，飞翔扫描测量结合智能的简化编程方案更可大幅提升坐标测量机整体测量产能。

常规分段扫描需时约40秒，而以差异化速度连续飞翔扫描间断化法兰盘圆周轮廓，扫描时间分别为25秒及12秒
